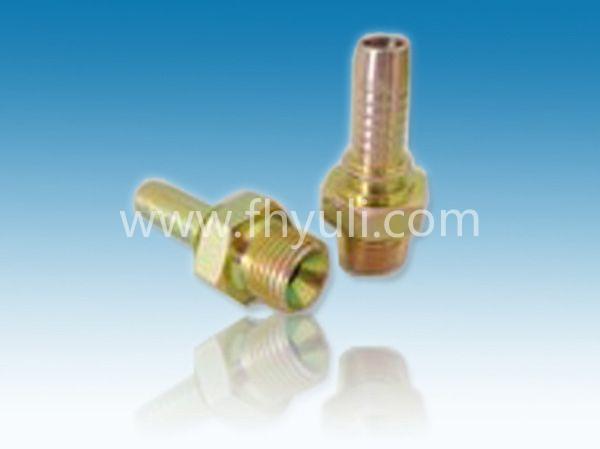

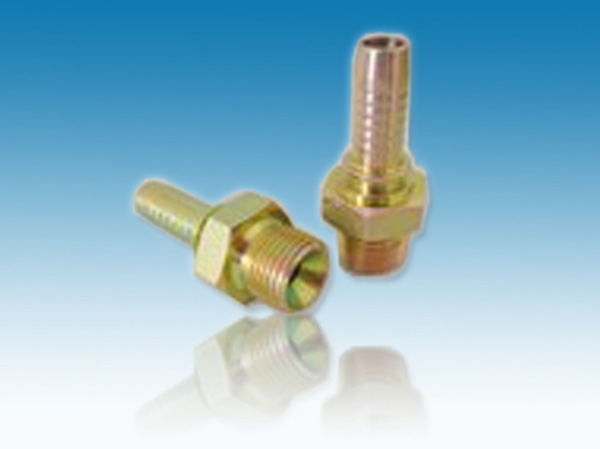

【产品名称】 液压芯子12611A系列
【所属分类】 液压胶管芯子 【产品型号】 12611A 【产品品牌】 宁吉羽立 NJ 【生产厂家】 宁波市宁吉羽立流体设备有限公司
产品详情
| 品牌： | NJ |
| 型号： | 12611A |
| 材质： | 碳钢 |
| 规格： | 直管芯子 |
| 加工定制 | 是 |
| 适用范围： | 机械设备 |
| 螺纹类型 | 英制螺纹 |
| 链接方式 | 螺纹，尾部扣压 |

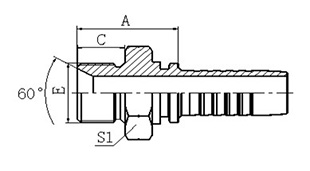

| 12611A 英管外螺纹60°内锥面或六角端面用组合垫密封的双用接头 BSP MALE DOUBLE USE FOR 60° CONE SEAT OR BONDED SEAL |
| 代 号 | 螺 纹 E | 胶 管 HOSE BORE | 尺 寸 DIMENSIONS | |||
| PART NO. | THREAD E | 公称内径 DN | 标号 DASH | A | C | S1 |
| 12611A-02-03 | G1/8"X28 | 5 | 3 | 22 | 10 | 14 |
| 12611A-04-04 | G1/4"X19 | 6 | 4 | 24.5 | 12 | 19 |
| 12611A-04-05 | G1/4"X19 | 8 | 5 | 24.5 | 12 | 19 |
| 12611A-06-05 | G3/8"X19 | 8 | 5 | 26 | 13.5 | 22 |
| 12611A-06-06 | G3/8"X19 | 10 | 6 | 28 | 13.5 | 22 |
| 12611A-06-08 | G3/8"X19 | 12 | 8 | 28.5 | 13.5 | 22 |
| 12611A-08-06 | G1/2"X14 | 10 | 6 | 33 | 16 | 27 |
| 12611A-08-08 | G1/2"X14 | 12 | 8 | 33.5 | 16 | 27 |
| 12611A-08-10 | G1/2"X14 | 16 | 10 | 32 | 16 | 27 |
| 12611A-10-08 | G5/8"X14 | 12 | 8 | 35 | 17.5 | 30 |
| 12611A-10-10 | G5/8"X14 | 16 | 10 | 36 | 17.5 | 30 |
| 12611A-12-08 | G3/4"X14 | 12 | 8 | 36.5 | 18.5 | 32 |
| 12611A-12-10 | G3/4"X14 | 16 | 10 | 37.5 | 18.5 | 32 |
| 12611A-12-12 | G3/4"X14 | 20 | 12 | 37.5 | 18.5 | 32 |
| 12611A-16-12 | G1"X11 | 20 | 12 | 42.5 | 20.5 | 41 |
| 12611A-16-16 | G1"X11 | 25 | 16 | 43.5 | 20.5 | 41 |
| 12611A-20-16 | G1.1/4"X11 | 25 | 16 | 45.5 | 20.5 | 50 |
| 12611A-20-20 | G1.1/4"X11 | 32 | 20 | 46.5 | 20.5 | 50 |
| 12611A-24-24 | G.1/2"X11 | 40 | 24 | 49 | 23 | 55 |
| 12611A-32-32 | G2"X11 | 50 | 32 | 54.5 | 25.5 | 70 |
