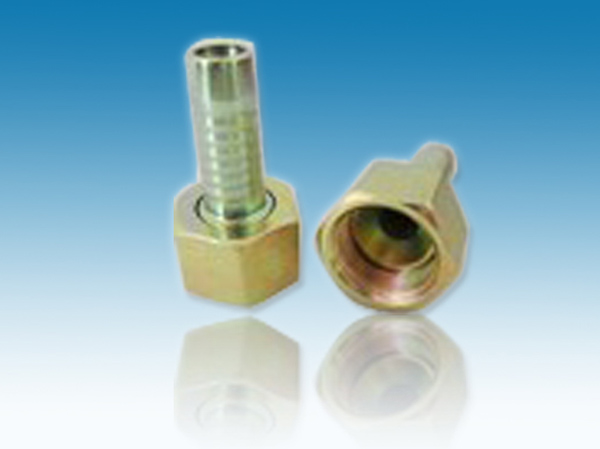

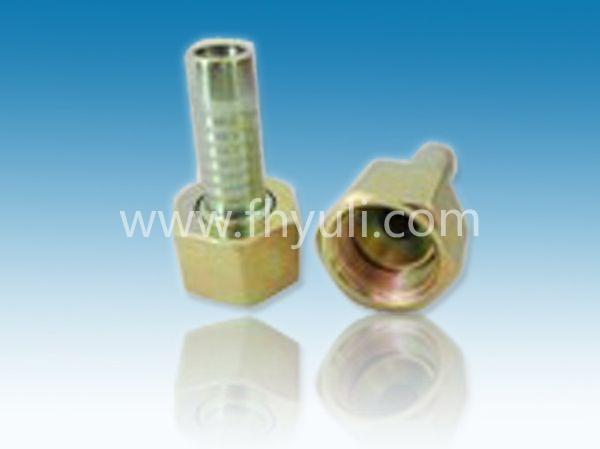

【产品名称】 液压芯子20711系列
【所属分类】 液压胶管芯子 【产品型号】 20711 【产品品牌】 宁吉羽立 NJ 【生产厂家】 宁波市宁吉羽立流体设备有限公司
产品详情
| 品牌： | NJ |
| 型号： | 20711 |
| 材质： | 碳钢 |
| 规格： | 直管芯子 |
| 加工定制 | 是 |
| 适用范围： | 机械设备 |
| 螺纹类型 | 公制螺纹 |
| 链接方式 | 螺纹，尾部扣压 |

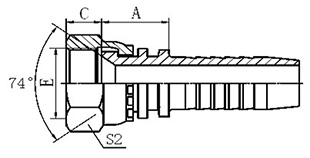

| 20711 20711-T 国标公制内螺纹74°内锥面 GB METRIC FEMALE 74° CONE SEAT |
| 代 号 | 螺 纹 E | 胶 管 HOSE BORE | 尺 寸 DIMENSIONS | |||
| PART NO. | THREAD E | 公称内径 DN | 标号 DASH | A | C | S2 |
| 20711-10-02 | M10X1 | 4 | 2 | 14 | 7.5 | 14 |
| 20711-12-03C | M12X1.25 | 5 | 3 | 14 | 9 | 17 |
| 20711-12-03 | M12X1.5 | 5 | 3 | 14 | 10 | 17 |
| 20711-12-04 | M12X1.5 | 6 | 4 | 14.5 | 10 | 17 |
| 20711-14-04 | M14X1.5 | 6 | 4 | 15.5 | 8.5 | 19 |
| 20711-14-05 | M14X1.5 | 8 | 5 | 15.5 | 8.5 | 19 |
| 20711-14-06 | M14X1.5 | 10 | 6 | 15.5 | 8.5 | 19 |
| 20711-16-04 | M16X1.5 | 6 | 4 | 16.5 | 8 | 22 |
| 20711-16-05 | M16X1.5 | 8 | 5 | 16.5 | 8 | 22 |
| 20711-16-06 | M16X1.5 | 10 | 6 | 16 | 8 | 22 |
| 20711-18-05T | M18X1.5 | 8 | 5 | 16 | 8 | 22 |
| 20711-18-06 | M18X1.5 | 10 | 6 | 17.5 | 10 | 24 |
| 20711-20-06T | M20X1.5 | 10 | 6 | 16 | 10 | 24 |
| 20711-20-08 | M20X1.5 | 12 | 8 | 18.5 | 10 | 27 |
| 20711-22-06T | M22X1.5 | 10 | 6 | 16 | 10 | 27 |
| 20711-22-08 | M22X1.5 | 12 | 8 | 18.5 | 10 | 27 |
| 20711-22-10 | M22X1.5 | 16 | 10 | 19.5 | 10 | 27 |
| 20711-24-08T | M24X1.5 | 12 | 8 | 16.5 | 11 | 30 |
| 20711-27-08T | M27X1.5 | 12 | 8 | 18.5 | 11 | 32 |
| 20711-27-10T | M27X1.5 | 16 | 10 | 21.5 | 11 | 32 |
