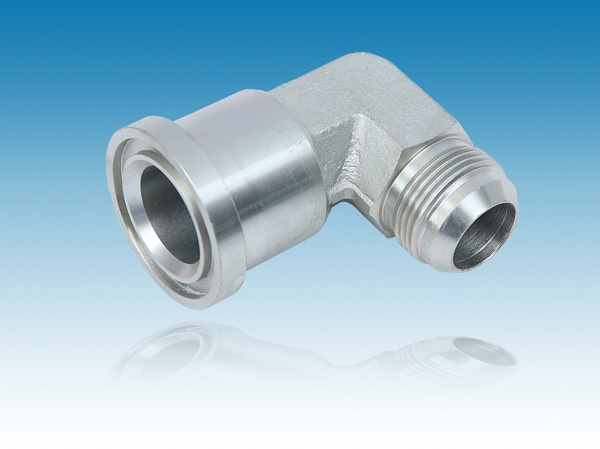

【产品名称】 液压法兰接头 1704系列
【所属分类】 液压法兰接头 【产品型号】 1704 【产品品牌】 宁吉羽立 NJ 【生产厂家】 宁波市宁吉羽立流体设备有限公司
产品详情
| 品牌： | NJ |
| 型号： | 1704 |
| 材质： | 碳钢 |
| 规格： | 90度弯头 |
| 加工定制 | 是 |
| 适用范围： | 机械设备 |
| 螺纹类型： | 锥螺纹 |
| 链接方式 | 螺纹 |
| PART NO | TUBE OD | FLANGE SIZE | THREAD | LGTH | HEX | |
| B | L1 | L2 | H | |||
| 1704-08-08 | 1/2 | 1/2 | 3/4-16 | 1.520 | 2.050 | 7/8 |
| 1704-08-12 | 1/2 | 3/4 | 3/4-16 | 1.66 | 2.13 | 1-1/16 |
| 1704-12-12 | 3/4 | 3/4 | 1-1/16-12 | 1.66 | 2.13 | 1-1/16 |
| 1704-12-16 | 3/4 | 1 | 1-1/16-12 | 1.81 | 2.37 | 1-5/16 |
| 1704-12-20 | 3/4 | 1-1/4 | 1-1/16-12 | 1.97 | 2.62 | 1-5/16 |
| 1704-12-24 | 3/4 | 1-1/2 | 1-1/16-12 | 2.2 | 3.15 | 1-5/8 |
| 1704-16-12 | 1 | 3/4 | 1-5/16-12 | 1.66 | 2.13 | 1-5/16 |
| 1704-16-16 | 1 | 1 | 1-5/16-12 | 2.02 | 2.37 | 1-5/16 |
| 1704-16-20 | 1 | 1-1/4 | 1-5/16-12 | 2.06 | 2.62 | 1-5/16 |
| 1704-16-24 | 1 | 1-1/2 | 1-5/16-12 | 2.37 | 3.12 | 1-7/8 |
| 1704-20-16 | 1-1/4 | 1 | 1-5/8-12 | 1.9 | 2.37 | 1-5/8 |
| 1704-20-20 | 1-1/4 | 1-1/4 | 1-5/8-12 | 2.06 | 2.62 | 1-5/8 |
| 1704-20-24 | 1-1/4 | 1-1/2 | 1-5/8-12 | 2.33 | 3.15 | 1-5/8 |
| 1704-24-20 | 1-1/2 | 1-1/4 | 1-7/8-12 | 2.19 | 2.62 | 1-7/8 |
| 1704-24-24 | 1-1/2 | 1-1/2 | 1-7/8-12 | 2.33 | 3.15 | 1-7/8 |
| 1704-24-32 | 1-1/2 | 2 | 1-7/8-12 | 3.06 | 4.25 | 1-7/8 |
| 1704-32-24 | 2 | 1-1/2 | 2-1/2-12 | 3.06 | 4.25 | 2-1/2 |
| 1704-32-32 | 2 | 2 | 2-1/2-12 | 3.06 | 4.25 | 2-1/2 |
